板片 胶条

板式换热器是由一组波纹金属板片组成,板片上有四个孔角,以供热交换的两种液体通过,金属板片安装在一个侧面有固定板和活动压紧板的框架内,并用夹紧螺栓夹紧。板片上装有密封胶垫,将流体通道密封,并且引导流体交替地流至各自的通道内。

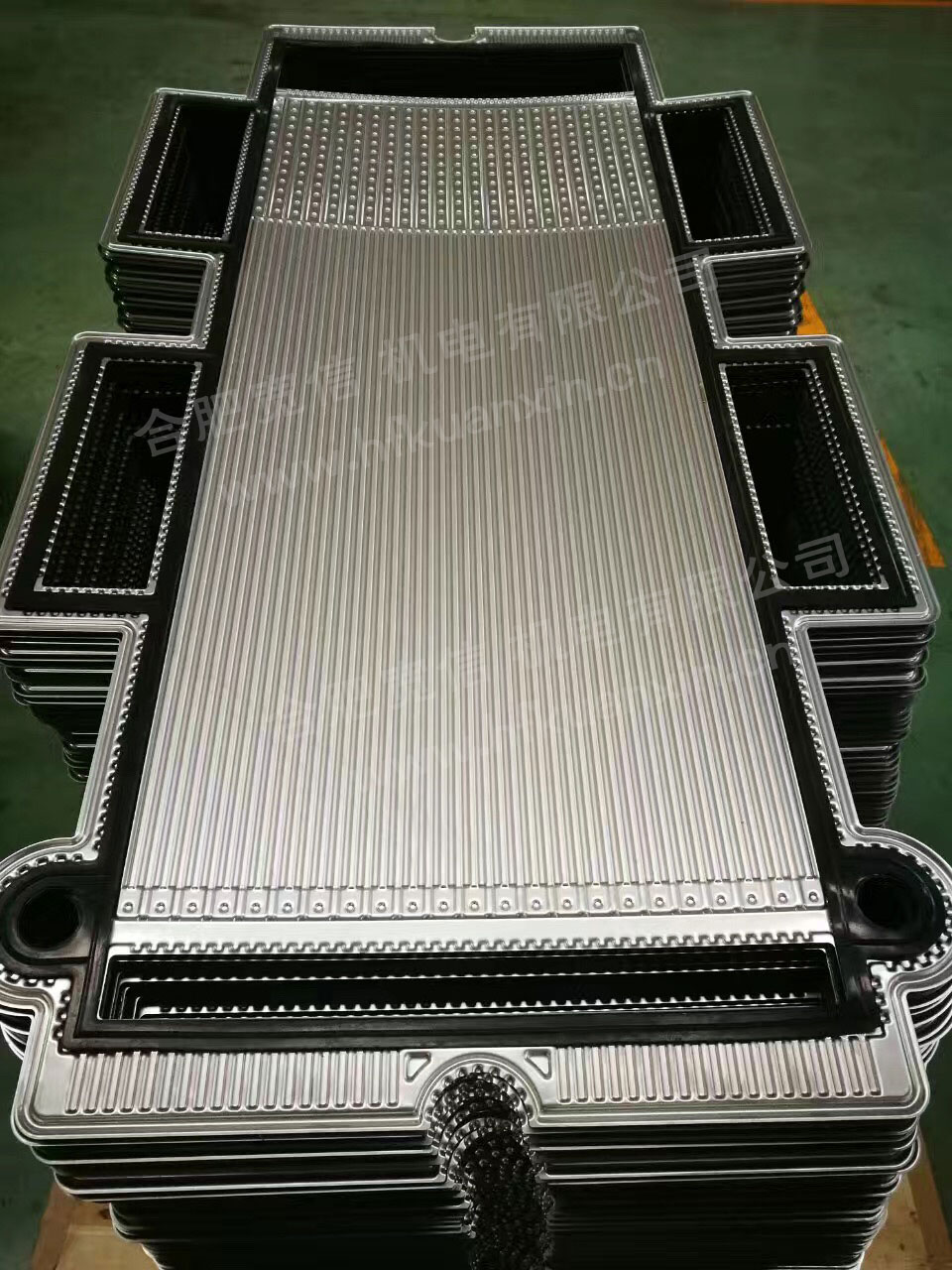

宽信板片:

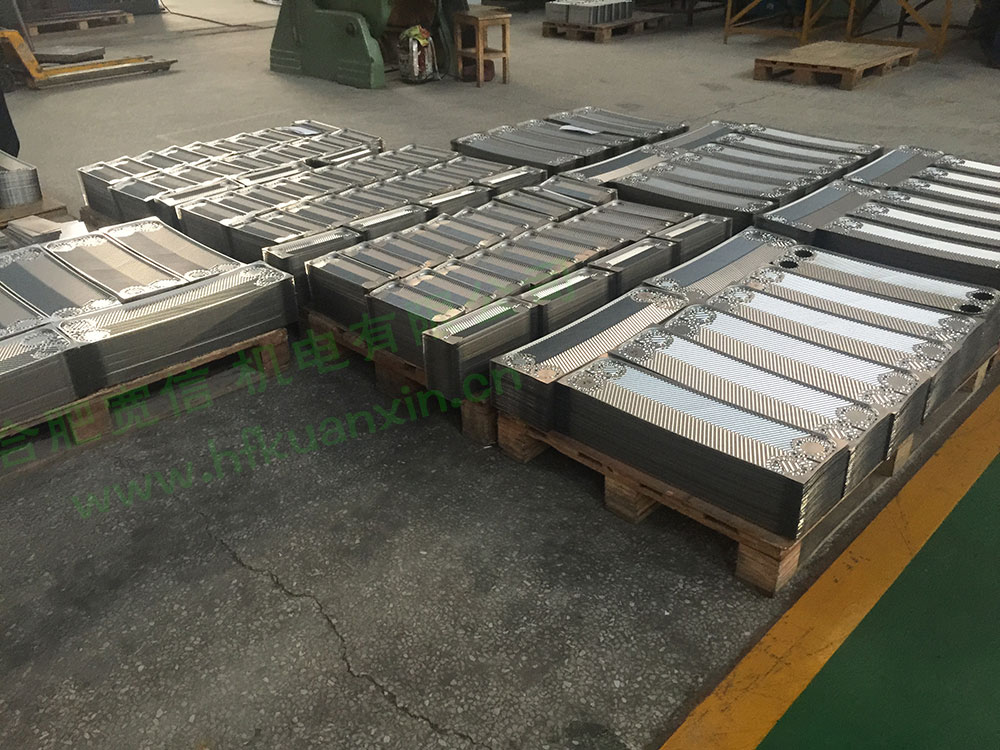

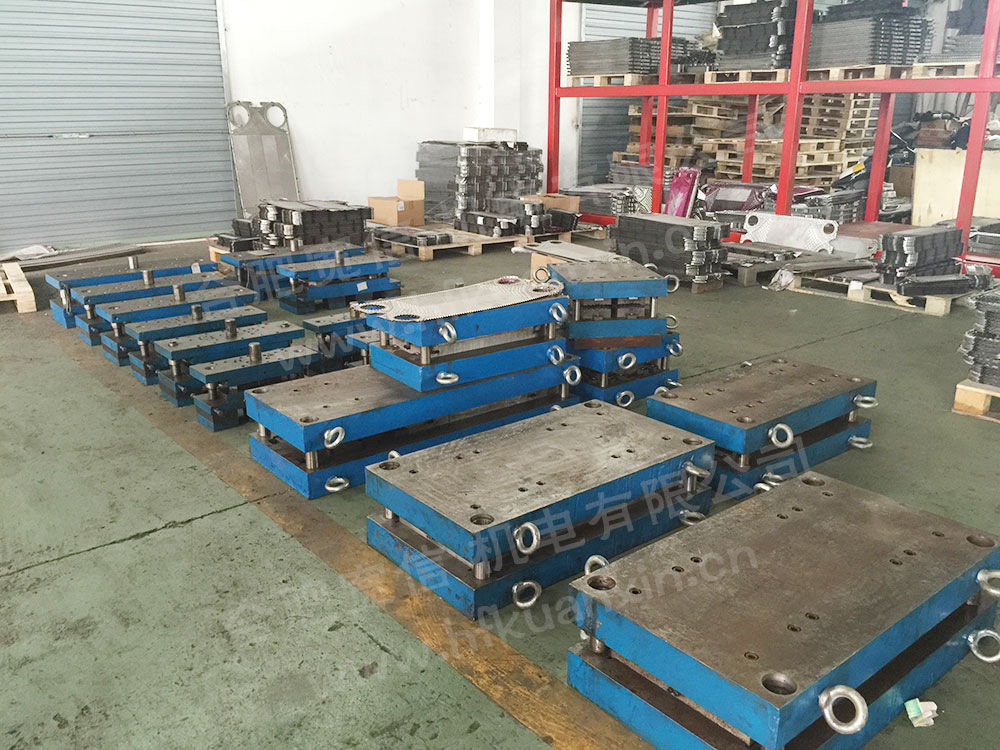

   板片原料进厂按国际进行检验,在压制前对模具进行全面的检测,保证压制的精度,对压制后的板片进行的质量检验,同时每张板片都刻有编码,可对板片质量进行追溯。换热器金属结构件在喷漆前进行电泳处理,换热器的安装严格按操作规程标准安装,对安装完成后的换热器进行相应试验压力的检验。

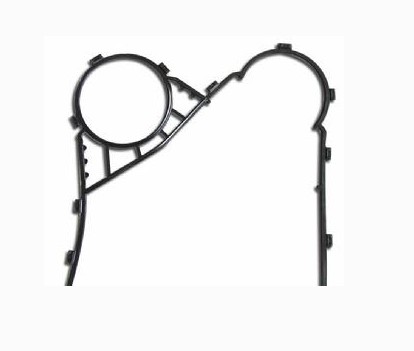

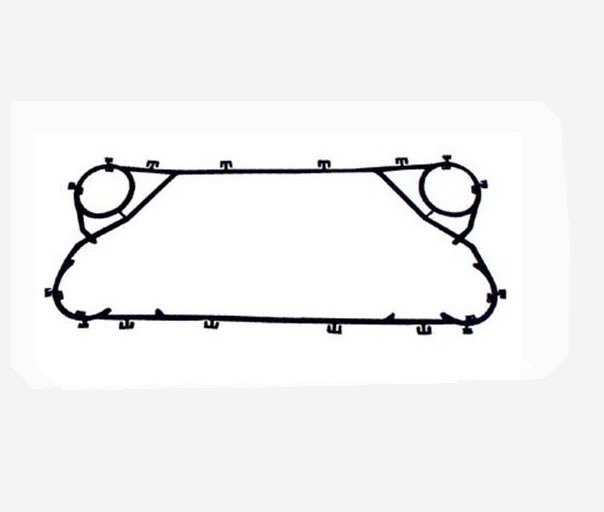

宽信胶垫:

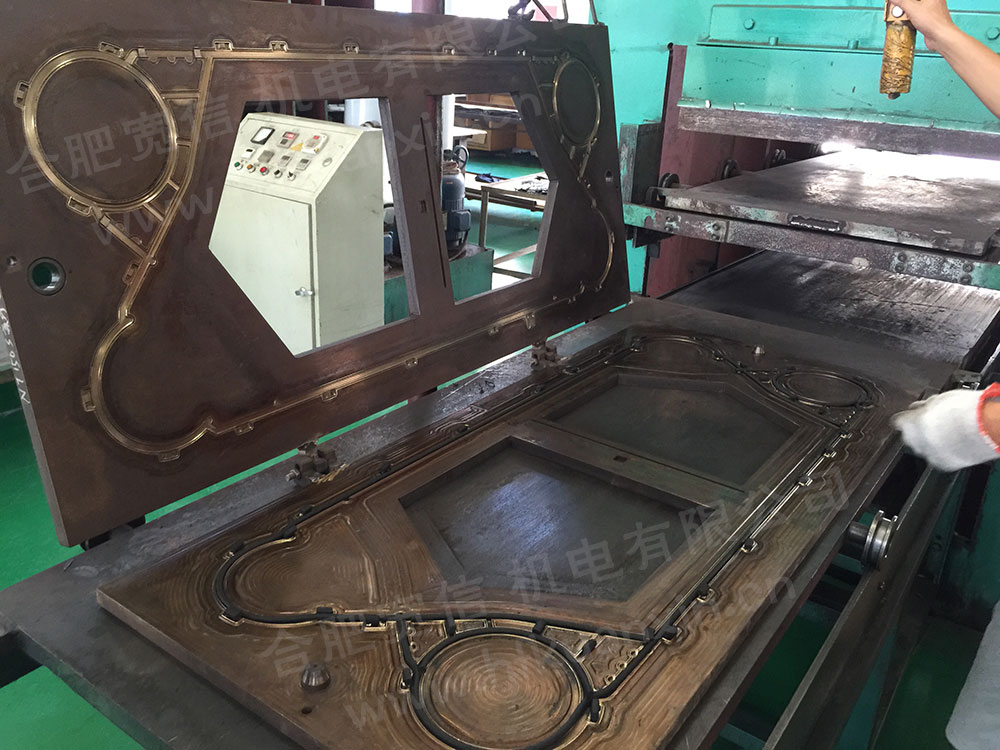

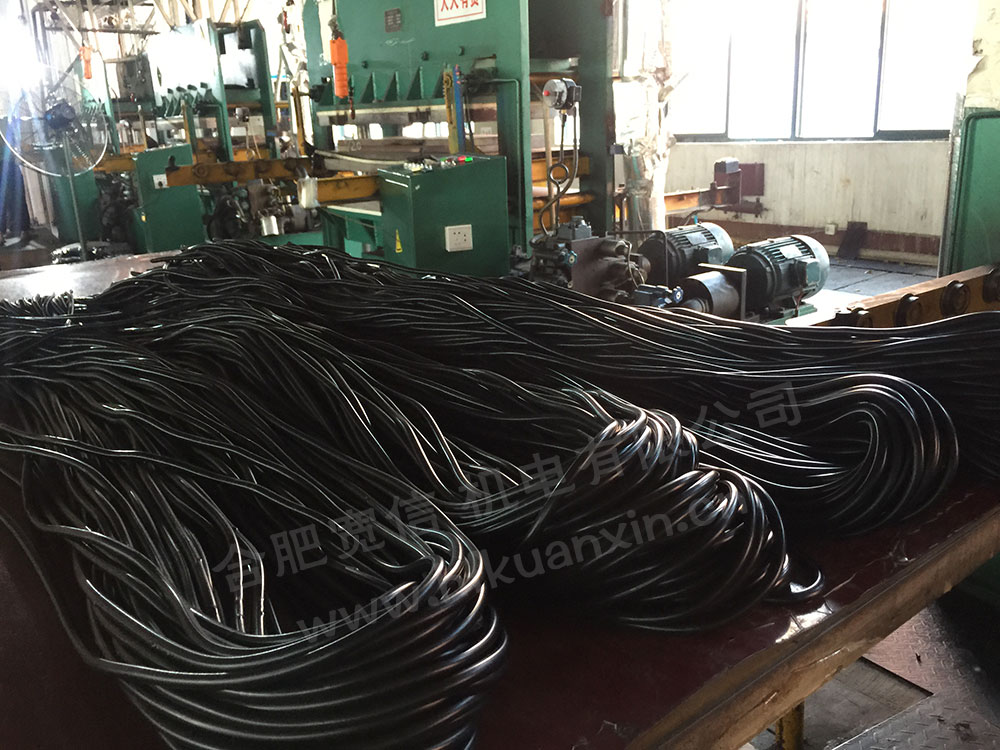

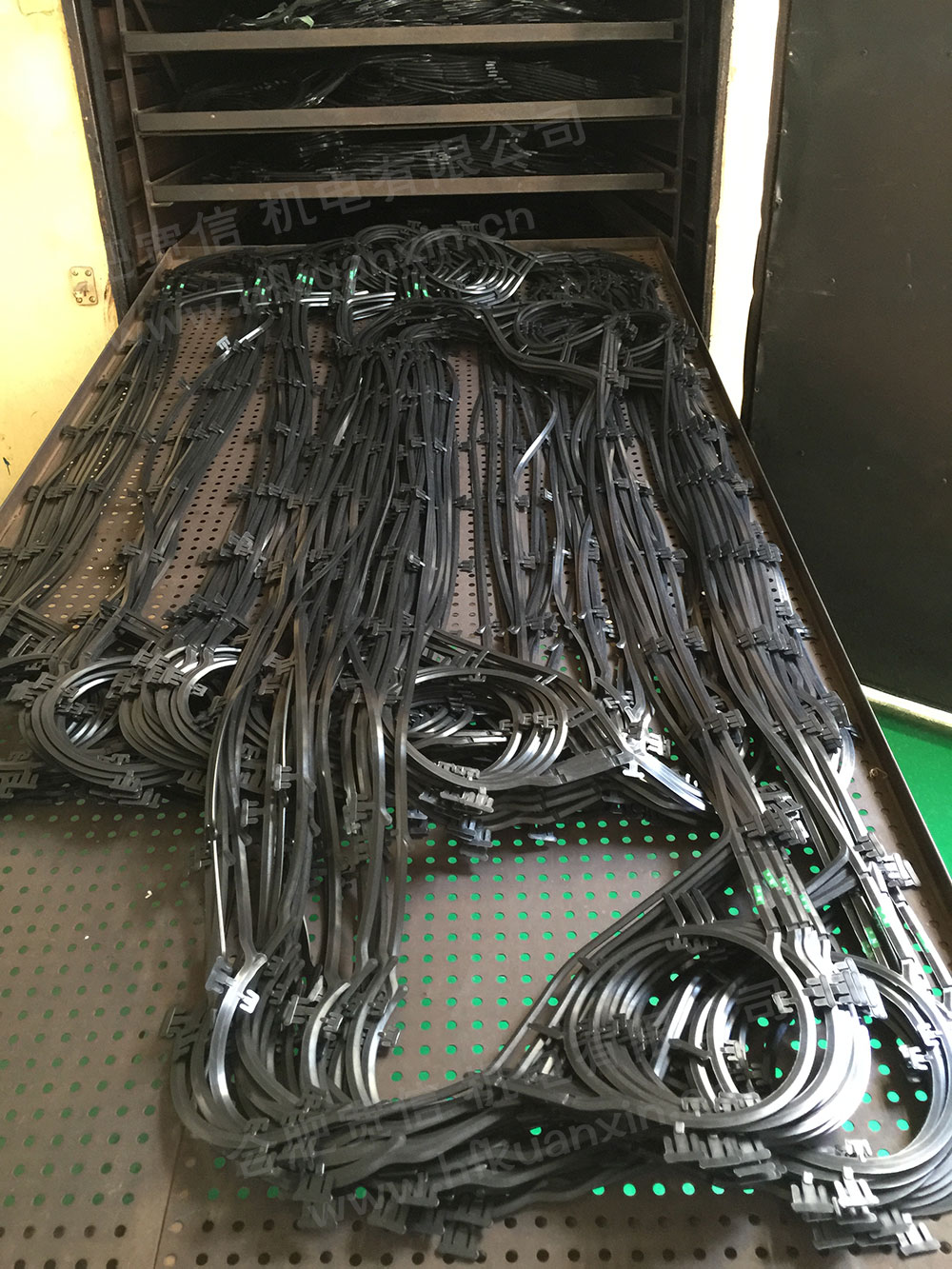

   原材料全部采用国际知名厂家产品,在出口欧美市场的合资企业生产高品质的密封垫片。垫片与板片初粘接后,在一定预紧力条件下放入高温烘箱中恒温烘干8小时,这样的板片也不会脱落。也可根据用户要求,提供免粘结构垫片,垫片采用屋顶形结构外形,均匀受力,可以为用户提供更好的密封性能,将任何泄露的危险系数降低到最低限度。胶垫原料品牌由宽信制定,胶垫进厂对硬度、扯断强度和压缩变形进行逐条检验,合格后访客投入生产。

   板片原料进厂按国际进行检验,在压制前对模具进行全面的检测,保证压制的精度,对压制后的板片进行质量检验,同时每张板片都刻有唯一的编码,可对板片质量进行永久追溯。换热器金属结构件在喷漆前进行电泳处理,换热器的安装严格按操作规程标准安装,对安装完成后的换热器进行相应试验压力的检验。





特点:

板式换热器板片按其换热介质流动形式分为单边流和对角流2种。单边流是指从换热板右边角孔流进的换热介质嘴鸥从右边角孔流出,同样的,从左边角孔流进的换热介质最后从左边的角孔流出。对角流是指换热流体从右边角孔流进而从左边角孔流出,或者从左边角孔流进的流体从右边角孔流出,呈现对角线的流动方式。从换热效率来说,对流方式优于单边流,但是采用单边流方式成本相对较低,所以在能满足换热效率的情形下,一般采用单边流形式。

安装方式:

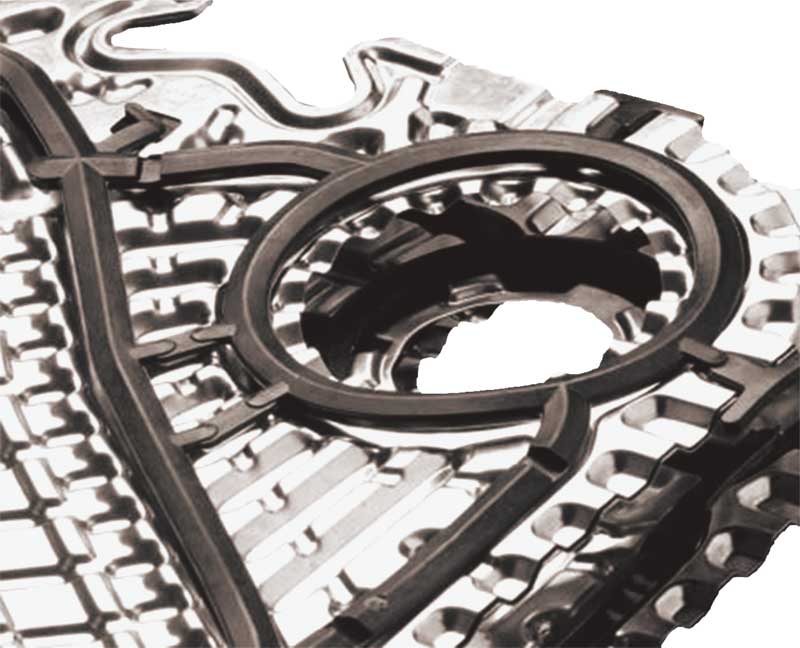

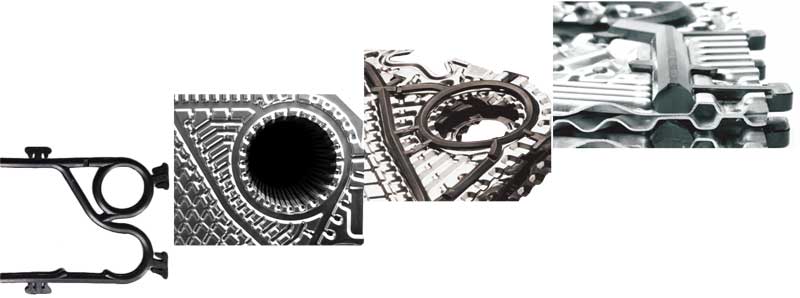

一、直接粘贴式,就是在密封垫片上涂抹密封胶后,将其直接粘在换热板片的安装槽中。

二、胶钉镶嵌式,就是换热板片上设计了装配孔,在密封垫片的边上设计有胶钉,将密封垫片放入安装槽后,将胶钉镶嵌在装配孔中。

三、扣装式,就是在密封垫片的边上设计有扣钉,用扣钉将密封垫片扣装在换热板片上。

对于以上这三种方式,粘贴式密封垫片结构简单,加工最为容易,但安装和拆卸相对麻烦。镶嵌式和扣装密封垫片结构复杂,加工较为麻烦,但安装和拆卸相对容易。板式换热器密封垫片按产品剖面形状分为对称和非对称形,对称形一般应用于对角流的板片,上下密封面均为平面,沿水平面对称,可正反安装。非对称形的地面为平面,上密封面可以是品面、曲面、斜面等。

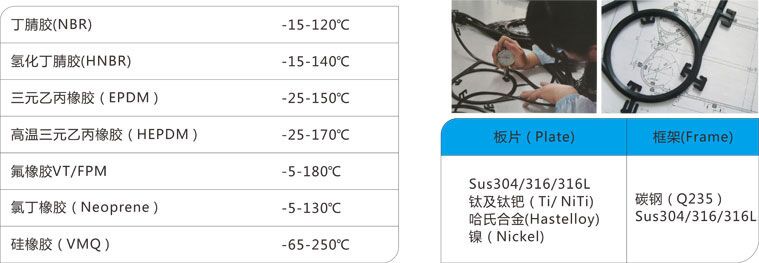

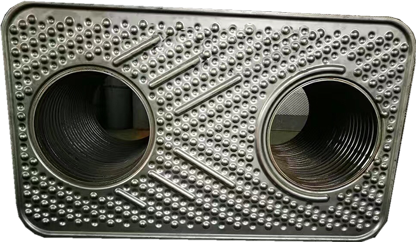

     宽信的技术专家综合了世界先进传热板片的有点,针对各种不同工况对换热器的要求,精心设计和开发了多种新型板型,满足了不同工况的需求。板式换热器板片是专门用于板式换热器中隔离介质和进行热交换的板片,是板式换热器的重要组成部分。它的主要材质有不锈钢(sus304、316、316L)、钛及太钯合金(TAi、TAi-pd),哈氏合金(c276、D205、B2G)等。







   板片作为板式换热器的关键元件,其结构设计合理与否将直接影响到板片的传热性能、阻力降以及整机的承压能力。目前已存在百余种核心结构,其主要波纹形式有:人字形波纹(包括横向人字形波纹和纵向人字形波纹)、水平波纹、竖直波纹、斜波纹等。我国生产的板式换热器的板片结构形式,绝大多数是以人字形波纹为主,属于典型的网状流动板型结构,其特点是在板间构成的流体通道中,错列地布满了触点,流体在这些触点间环绕流动形成螺旋形的前进轨道,从而产生强烈的扰动。如果加大流体的流动程度,可以减少层流底层的厚度,有效提高无相变的对流换热系数,从而达到增大传热系数的目的。实验证明:对于水介质,当雷诺数Re=20~200,流速为0 2~0 5m/s时,流体即进入湍流状态,已具有很高的传热系数。为此,在板片上均匀、错落地布置触点,并适当减小间距,除了可以大大加强板片的整体刚度,还可以承受较大的压差。
