板式换热器结构优点

文章出处:http://www.hfkuanxin.cn 作者:合肥宽信 点击数: 发表时间:2017-10-06

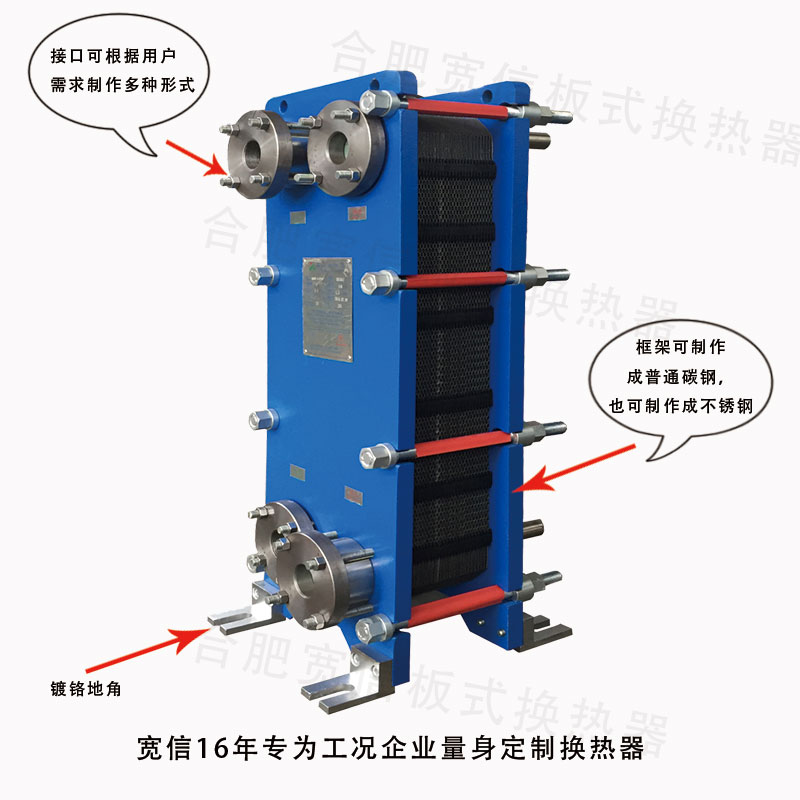

   宽信板式换热器结构是由许多冲压成型的不锈钢薄板,通过密封垫圈由导杆及两端的压紧装置组合成一体,其中间的板片数可根据生产状况随意调节,冷热流体在薄壁传热板两侧互相对流,进行热交换。这一结构特征使得板式换热器不仅能满足各个行业热交换设备的基本要求,而且还具有以下自身特有的优点:

   一、结构紧凑,体积小,特别适用于老厂改造,可充分利用原有设备,克服空间局限的场合。质量轻,传热板薄,耗用金属量少,每平方米加热面积约消耗金属10kg。仅为列管式加热器的1/3~1/4

   二、传热系数高。由于不同的波纹板相互倒置,构成复杂流道,使流体在波纹板间流道内呈旋转三维流动,能在较低的雷诺数(一般Re=50~200)下产生紊流,所以传热系数高,一般认为是壳管式的3~5倍。

   三、不易结垢。由于内部水流湍急,不易结垢,其结垢系数仅为管式换热器的1/3~1/10

   四、加热物料在加热器中停留时间短,内部死角少,卫生条件好。

   五、加热、冷却及热回收容易,组合成整体,在一个换热设备内同时完成。只要把受热后的物料作为热源对刚进入的流体进行预热,则可以达到两股流体各自需要冷却或加热的操作要求,一举两得,节约能源,而且处理设备结构紧凑。

   六、换热器板片间通道内流体运动激烈,且表面光滑,形成积垢较少,工作周期长,并便于使用化学方法清洗。可以大幅度减少小检或停机时所耗费的人力、物力、财力。

   七、传热面的流体流动分布比较均匀,物料受热时间短,不致于产生过热现象。当然,板式换热器也存在明显缺点,我们需要引起足够重视,主要有以下三点情况:

   ①换热器板片较薄,承压能力低;特别是对于波纹板片间形成接触点,互为支撑型的换热器,如果使用年代长,压紧尺寸超出安装要求尺寸后,易使接触点压成凹坑,最后形成穿孔,使板片报废。

   ②板片之间的间距较窄,液膜较薄,蒸发速度快。若为高温蒸汽与液体物料作为冷热介质进行换热,在物料突然断流情况下,容易发生蒸干焦化现象,加速板片间的密封垫圈损坏;焦化物质会造成板片间冷物料通道堵死,影响设备的使用,给生产造成损失。所以,员工对板式换热器设备结构和工作原理的理解是实际使用中的难点。

   ③单位长度的压力损失大。由于传热面之间的间隙较小,传热面上有凹凸,因此比传统的光滑管的压力损失大。

   总体来说利大于弊,使用宽信板式换热器可充分利用空间并且有效合理的利用能源既环保又节能。欢迎大家来电咨询:400-881-7122!
