宽信板式换热器制造工艺

文章出处:http://www.hfkuanxin.cn 作者:合肥宽信 点击数: 发表时间:2017-11-30

  合肥宽信板式换热器与全焊式板式换热器制造工艺精湛,下面小编就给大家介绍下公司这两种换热器的制造工艺!

一、宽信换热器典型的制造工艺

板式换热器由于零部件的品种较少,易于系列化、通用化,典型的制造工艺具有一定的普遍性和代表性。

  1.宽信可拆卸式板式换热器的制造工艺如下图所示:


 板式换热器


  如果采用复合冲裁模,可将切角、冲孔甚至等多道工序一次完成。不仅显著提高生产效率,而且更能保证零件的精度和质量。但需要配置较大的冲裁力冲压机。

  先进的生产工艺是采用成卷的钢板压制板片,使下料、切角、成型、干燥、堆放、清洗等各工序均在一条自动生产线上完成,组装、试压也实现机械化,可24小时连续作业。

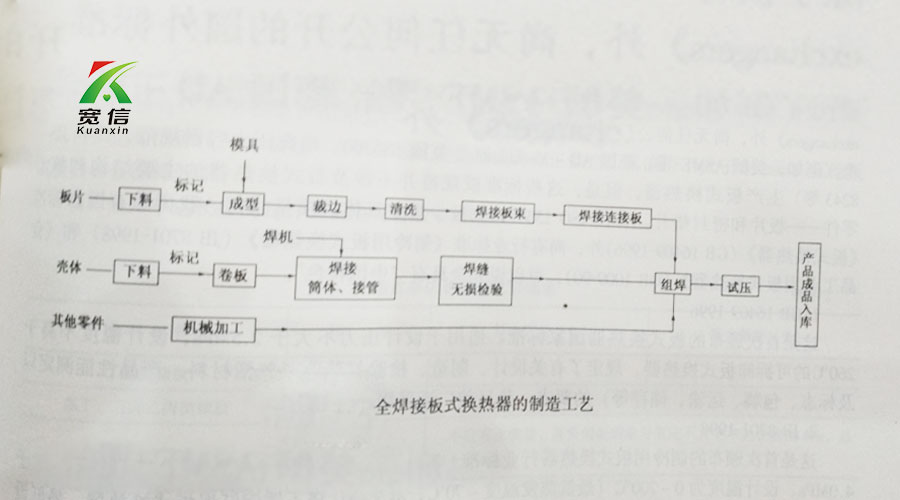

  2.宽信全焊接式板式换热器的制造工艺如下图所示:



板式换热器


二、宽信板片冲压用模具

宽信板式换热器板片采用冷冲模成型。设计、制造成型模时,具有以下特点:

1.采用无压边圈的拉深模;

2.凹凸模之间的间隙经济合理,为保证波纹等部分的形状和尺寸精度,单边间隙宜稍大于板材厚度;

3.采取措施,保证一定的平面度;

4.镶拼模块的分块尺寸尽可能大,减少拼缝;

5.所有相交处圆角过渡;弯曲处的圆角半径不小于板片厚度的三至五倍;

6.宽信为保证板片成型的精度,提高模具的寿命和可靠性,模具的加工精度比板片精度提高;

7.模具采用数控加工中心机床加工;

8.模具的闭合高度在液压机的大闭合高度与小闭合高度之间。

以上大致就是宽信板式换热器及全焊式换热器的制造工艺!宽信换热器16年来品质如一,欢迎咨询:0551-67317122!我们将有专业的换热器设计师为您量身定制适合您的板式换热器及全焊式换热器产品。
