板式换热器

文章出处:http://www.hfkuanxin.cn 作者:合肥宽信 点击数: 发表时间:2017-11-28

合肥宽信厂家生产的板式换热器产品质量可靠,值得信赖,公司16年来一直致力于换热器的研发与生产,给各个行业都带来了节能环保的效果。

一、板式换热器概述:

   板式换热器占地面积少换热效率高、节省能源、维护简单、并且拆装方便现其被广泛地应用于各个行业。能够使用板式换热器的行业有很多,如:食品加热冷却、生活废热水余热回收、啤酒麦芽汁冷却、乳液冷却、淀粉液加热、暖通空调、生活热水等等,现如今宽信板式换热器已成为了设计人员首选的换热设备。

二、板式换热器结构及材质:

宽信板式换热器结构:

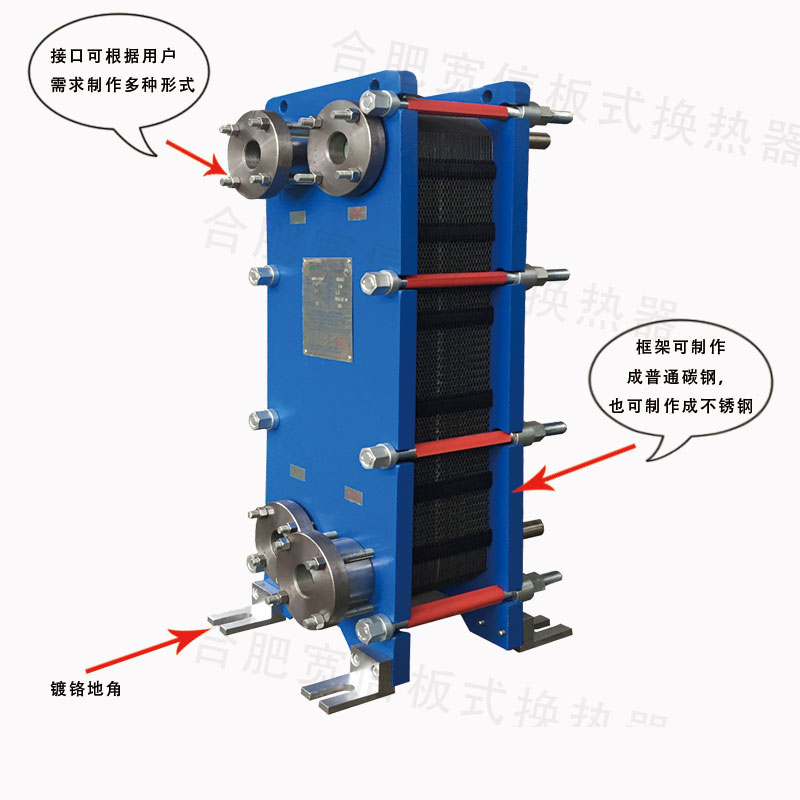

  板式换热器由一组波纹金属组成,板上有角孔,供传热的两种流体通过。金属板片安装在固定板和活动压紧板所组成的框架内,并用夹紧螺栓夹紧,板片上装有密封垫片,将流体通道密封,并且引导流体交替地流至各自通道内。

宽信板式换热器板片材质:

  ①304/304l:最经济的不锈钢,适用于一般的市政管网用水(温度60℃以下,浓度50mg/l以下)或浓度小于30%温度小于等于100℃的硝酸;

温度小于等于100℃的各浓度碳酸。氨水或醇类。

  ②316/316l:一般情况下介质中 浓度小于200mg/l可选316l(温度温度60℃以下, 浓度可达300mg/l,温度温度,120℃以下, 80mg/l),浓度小于50%醋酸,苛性纳溶液、蒸汽等。

  ③254smo高级不锈钢;适用于含盐水、无机酸和稀硫酸。

  ④taiti-pd:主要用于海水、盐水、盐化物及氯离子超标的液体。

  ⑤ni:主要用于高温、高浓度苛性钠。

  ⑥c-276(哈氏合金)用于浓硫酸、盐酸、磷酸。

3、板式换热器密封垫材质

丁腈胶(Nbr) ≤120℃ 耐水、油(矿物、动物、植物油)。

三元乙丙(Epdm: 150℃ 耐热水、水蒸气、饮料、牛奶等。

氢化丁腈(Hnbr: 150℃ 高温食用油等介质。

ce : 150℃ 极性溶剂等多种良溶剂如脂类溶剂、稀无机酸、碱等。

4、密封垫材质

  压紧板、导杆、夹紧螺柱材料:一般为碳钢,也可根据用户要求采用不锈钢。

  接管、法兰材料:一般为碳钢,也可根据用户要求采用不锈钢。


板式换热器


三、板式换热器特点:

   1、换热效率高:板式换热器的传热系数K值可高达30007000w/m2.℃,因此宽信板式换热器只需要管壳换热器的1/21/4即可达到同样的换热面积。

   2、利于低温资源的利用:由于二种介质几乎是全逆流流动,加上换热效率极高,板式换热器二种介质的最小温差可以达到1℃。

   3、结构紧凑、拆洗方面:在同等工况条件下,宽信板式换热器的所占空间仅为管壳式换热器的1/5,拆洗时只需松开夹紧螺栓,在原空间范围内即能拆装,不必预留很大的空间来检修。

   4、阻力损失小、热损失小:在相同的传热系数的条件下,板式换热器的阻力损失可控制在壳管换热器的1/3的范围内。板式换热器的结构紧凑和体积小,换热器的外表面也很小,因而热损失也很小,通常设备不需保温。



四、安装使用

  1、按照安装图给定的设备安装尺寸,制作基础平台,并布置地脚螺栓;

  2、移动、运送板式换热器时,避免剧烈碰撞和损坏板片;

  3、安装前检查并清理管路杂物,以防杂物进入板式换热器内堵塞流道;对应连接管路,并在靠近板式换热器的管路上安装温度计和压力表,便于检视换热器的运行情况;

  4、检查夹紧螺柱,如有松动,拧紧并保持两压紧板间平行度偏差不大于1mm

  5、除工艺上有特殊要求,一般先开启需要加热或冷却侧冷介质的阀门,待其流动正常后缓慢开启热源或冷源侧介质的阀门;

  6、根据进出口温度和压力数据,将相关阀门开启动适当位置,保持稳定工作状态;

  7、正常使用中,应经常记录温度和压力状态参数,检查设备工作状况;经常检查板式换热器的密封位置,观察是否有渗漏并采取卸压、夹紧等措施;

  8、使用超过150℃或有腐蚀性、易燃的介质,建议在板片束两侧加薄铁皮保护装置;

  9、板片清洗可用水冲或化学清洗剂,应使用软刷子,不得使用钢刷。

  以上就是宽信板式换热器的详细概述,需要我们的板式换热器的用户可来电咨询我们,咨询热线:0551-67317122!欢迎来电!
