翅片管蒸汽散热器分类及应用

文章出处:http://www.hfkuanxin.cn 作者:hfkuanxin 点击数: 发表时间:2018-08-30

合肥宽信厂家生产的翅片管蒸汽散热器是以冷媒冷却空气,或以热媒加热空气,或以冷水回收空气余热,等换热装置中的主要设备。通入高温水,蒸汽或高温导热油可以加热空气,通入盐水或低温水冷却空气。

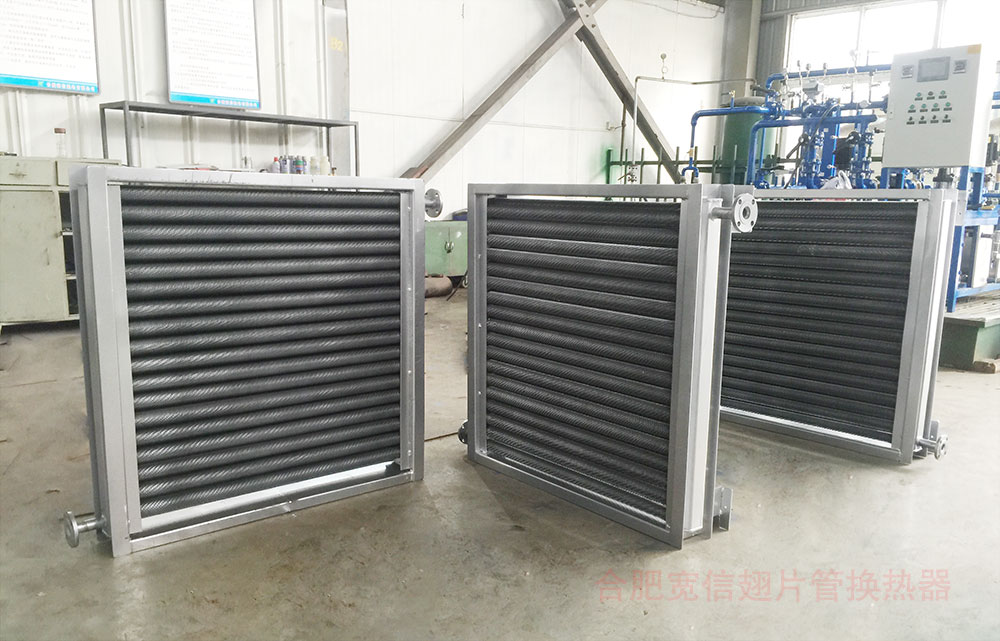

翅片管换热器


蒸汽散热器可以广泛用在轻工、建筑、机械、纺织、印染、电子、食品、淀粉、医药、冶金、涂装等各种行业中的热风采暖、空调、冷却、冷凝、除湿、烘干等。

 一般生产的是翅片管蒸汽散热器、铝翅片蒸汽换热顺,材质有碳钢、不锈钢等。蒸汽走的是翅片,而水走的是管道。

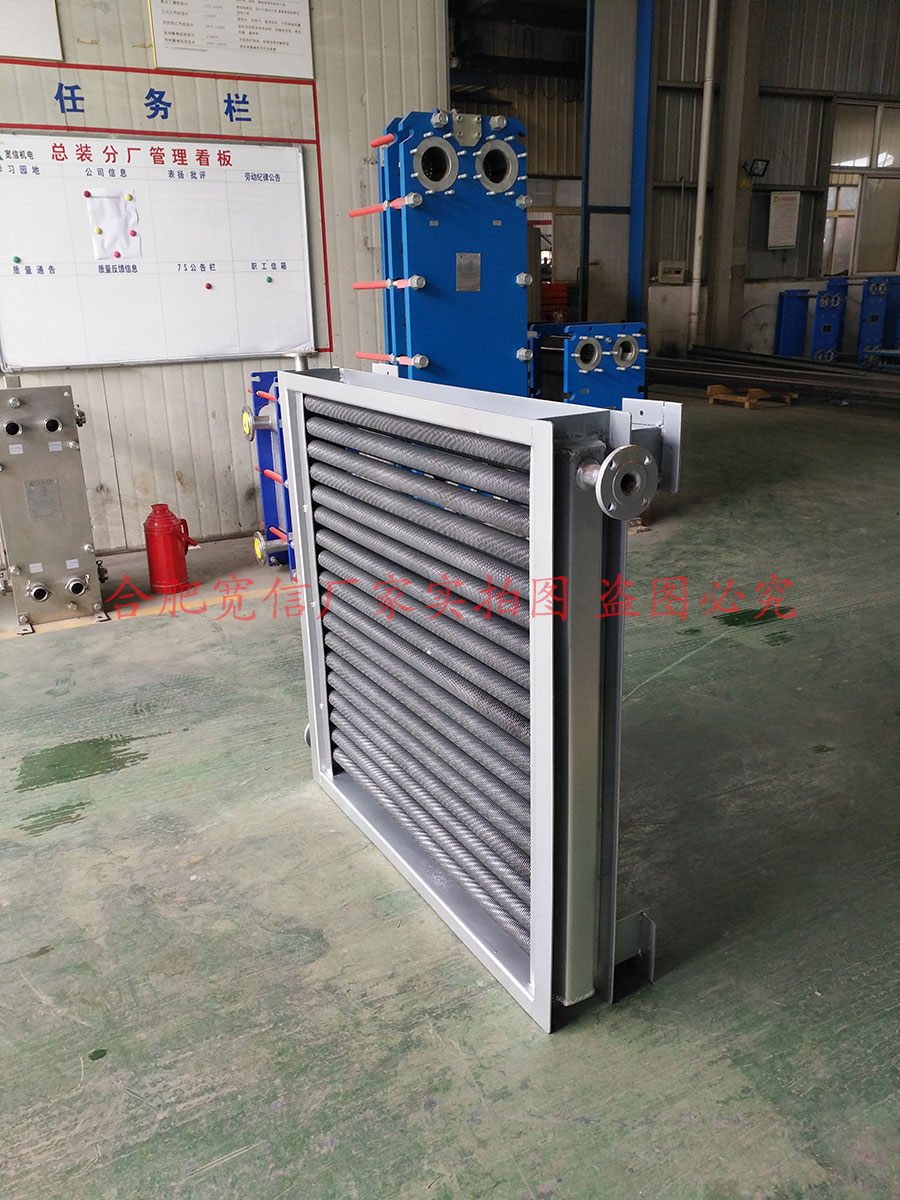

翅片管换热器厂家


合肥宽信蒸汽散热器翅片管主要有以下几种:

1. 挤压式铝翅片

该翅片管,采用基管套铝管的形式,(基管可用碳钢,不锈钢,铜)经过机器挤压,形成翅片,该翅片基部与管外壁紧密贴合,传热系数较高,传热蒸汽性能优良。

2.绕管式翅片管

该翅片管以基管缠绕钢带的形式,钢带可为(铜,铝,碳钢,不锈钢)。此类翅片管适用种类多样,比如不锈钢绕管,可适用于质量要求高的场合。缺点是,钢带与基管外壁不是完全贴合,是受力直立在基管表面,传热系数略低。

  3.高频焊管

此类翅片管,多用于10-219mm管径的基管,是将翅片,采用高频焊接的原理,焊接在基管表面。此类翅片管换热系数高,翅片厚度高,相比其他翅片管更牢固,翅片相对不易损坏。使用寿命长,效果好。

合肥宽信生产的蒸汽散热器出厂前均做空气试压测试:空压泵打到10kg,气体通过管道输送到蒸汽散热器里,放在水池中30分钟,无漏气,取出。保证产品的合格,让用户放心使用。

翅片管蒸汽散热器的散热排管由散热管束组成,散热管由基管和翅片组成。散热管质量决定换热效果,散热管排列方式影响空气阻力,散热管安装方式决定承受温差(热胀冷缩)能力。

常用散热排管安装方式:框架固定式(SRZ型、SRL型、S型)、框架支撑式(GL型、U型)。

其中,框架固定式,散热管直接焊接到框架箱盒,结构简单,一般用于180℃以下热媒或冷媒;框架支撑式,散热管穿过框架多孔板,与连通管(或弯头)焊接,一般用于180℃以上热媒。

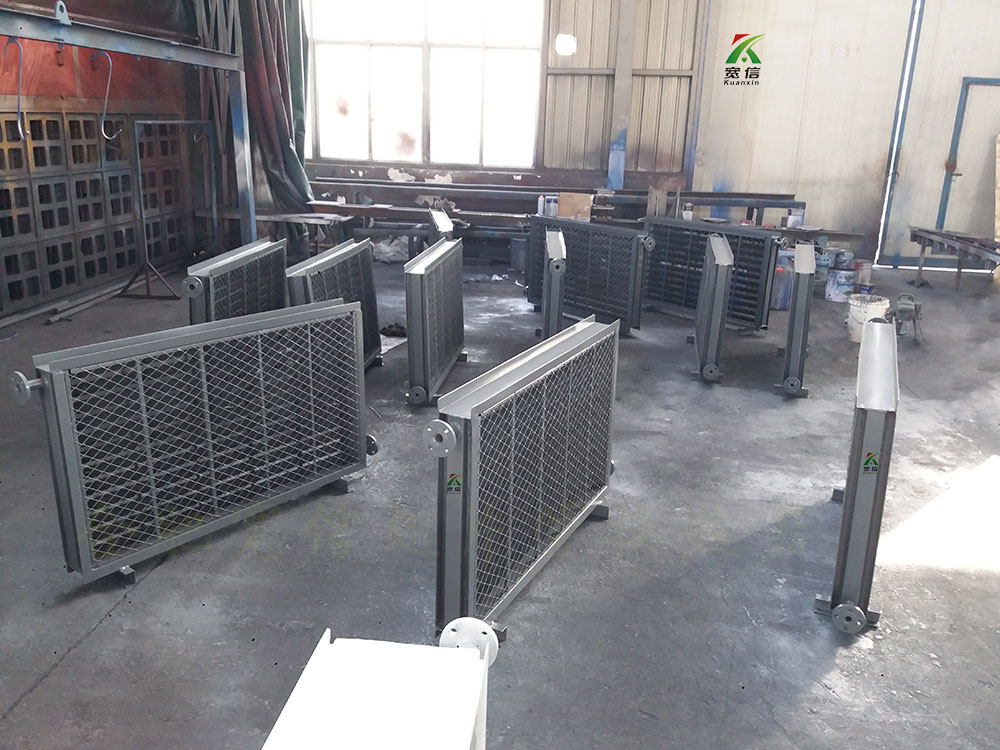

翅片管换热器厂家


常用散热管类型:钢制散热管(钢管绕钢翅片、热镀锌处理)、钢铝复合散热管(钢管轧铝翅片)、铜制散热管(铜管绕铜翅片、搪锡处理)、铜铝复合散热管(铜管轧铝翅片)、不锈钢散热管(不锈钢管绕不锈钢翅片、高频焊)。

其中,钢制散热管,热镀锌是关键,可以填充缝隙、稳固翅片、高效传热、高效防腐;铜制散热管,搪锡是关键。

蒸汽散热器主要技术参数:散热面积、通风净截面积、传热系数。

其中,散热面积影响散热量,也是散热器主要成本参数;通风净截面积影响通风阻力;传热系数影响传热效果。

蒸汽散热器中的翅片管的主要性能要求:翅片管作为换热元件,长期工作于高温烟气的工况下,比如锅炉换热器用翅片管使用环境恶劣,高温高压且处于腐蚀性气氛,这要求翅片管应具有很高的性能指标。

合肥宽信换热器厂家生产销售:板式换热器翅片管换热器、烟气余热回收换热器、锅炉节能器等,如有需要,欢迎您的咨询!
