全焊板式换热器

全焊式板式换热器的板片不冲孔,分别在端面间隔焊成一个整体,冷热介质在每张板片的两侧进行热交换,流体压力及压力冲击,主要由氩弧焊缝承受,无任何密封垫。全焊式板式换热器由于无密封垫,耐高温高压,温度可承受300度高温,压力可达4.0MPa。介质进出口管径灵活,可以根据工况要求任意制作接管通经,特别适合高压、中大流量的气-液、液-液间换热。





全焊接板式换热器工作原理

  全焊接式换热器属于间壁式换热器,换热器的结构形式是相邻两张板片之间,通过焊接形成两种流通通道,两种不同温度的介质分别在同一板片两侧的通道中流过,每种介质通道通过分程隔板来控制流通面积及流通长度,这样高温流体通过板片将热量传递给低温流体,从而实现了换热的目的。



全焊接板式换热器特点

1、无密封胶垫、氩弧焊焊接、承压能力高(最高可达≤ 4.0MPa)、耐高温( 最高可达250~300℃)、密封性好换热效率高、安全可靠。

2、紧凑型板式换热器、传热效率高,流量大、流体压降小、散热损失少。

3、适用范围广,板片与压紧板采用智能激光焊接的密封结构,能为在高温≤ 300℃,压力≤4.0MPa或工作介质有腐蚀性的、易燃易爆、有毒性和对环境要求性很高的工况条件下安全平稳运行。

4、适合用于蒸汽冷凝和液液换热等工程,特别适用与电力、石化、焦化、制药、冶金、纸浆造纸业等特殊介质的换热需求。



宽信全焊接板式换热器规格型号
宽信全焊接板式换热器吸收了同类国际产品的优点并加以改进 ,形成三大类,12中波形,上百种规格的系列产品,可以满足任何工矿条件的需求。

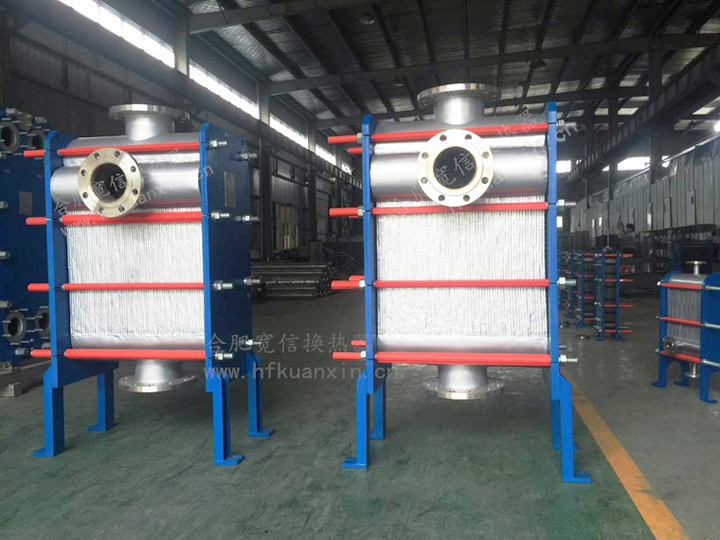

全焊接换热器制造厂区实物图
